Продается аэротруба Ø 2.4. м. закрытого типа.

Купить данную аэродинамическую установку по выгодной цене можете, оставив заявку на сайте Техклуб.


ОПИСАНИЕ / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

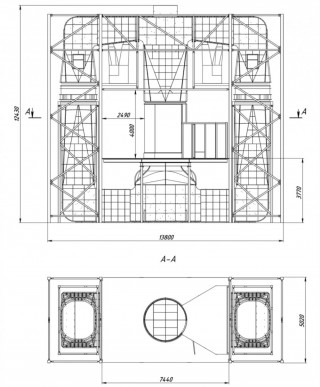

  • Габариты 12,94 х 5 х 12,8 м.;
  • Диаметр полётной зоны 2,4 м.;
  • Высота полётной зоны 6,7 м;
  • Высота стакана 3,6 м;
  • остекление — триплекс;
  • Масса около 24 т (без шумоизоляции);
  • Мощность электродвигателей привода вентиляторов 2х250 кВт;
  • Приточная система охлаждения (11 кВт);
  • Частота вращения вентиляторов 0 – 1500 об/мин;
  • Управление - частотными преобразователями;
  • Плавный пуск;
  • Рабочий диапазон температуры наружного воздуха -25 +30 ºС;
  • Срок изготовления 6 месяцев;
  • Расчётная макс. скорость потока 75 м/c.;
  • Воздушный поток ламинарный, без осевого кручения, с равномерным полем скоростей.

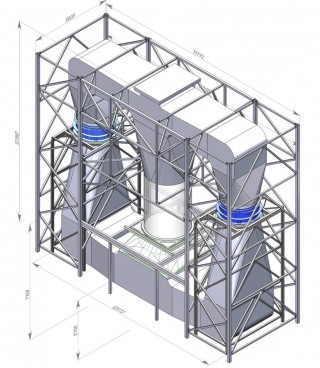

Тренажер аэродинамический Ø 2.4. м. представляет собой замкнутую, двухконтурную Аэротрубу, предназначенную для тренировок спортсменов — парашютистов и развлекательных полётов в условиях имитации свободного падения. Аэротруба состоит из 2х электрических силовых установок с системой управления, воздушных каналов, силовой рамы, полетной зоны, системы охлаждения воздуха. Хорошей отличительной особенностью Ø 2.4. м. является то, что двигатели с вентиляторами на валах установлены прямо в каналах Аэротрубы, как следствие, отсутствие моторных отделений и полное отсутствие трансмиссии, что делает Аэротрубу более компактной, надёжной и долговечной. Аэротрубу можно демонтировать и перевезти в любую точку мира в стандартных морских контейнерах.


ПОЛЕТНАЯ ЗОНА


Размеры: полетная зона представляет из себя прозрачную цилиндрическую камеру (стакан), внутренний диаметр 2,4 м, высота 3,6 м, над цилиндрической частью располагается непрозрачная расширяющаяся камера. Остекление: стакан выполнен из закаленного триплекса, вертикальные стыки стёкол соединяются полиуретановым или силиконовым клеевым швом. Толщина стекол стакана и шлюза 17 мм. Сетки: полетная зона ограничена сверху и снизу сетками безопасности. Нижняя сетка с ячейкой 60х60 мм (трос D 2 мм). Устройство крепления сетки (тросов) обеспечивает доступ для их оперативной замены. Верхняя сетка играет роль предохранительного барьера.


СТОЛ УПРАВЛЕНИЯ


Стол управления – рабочее место оператора трубы, включает следующие элементы:


  • Цифровой пульт управления (ЦП);
  • Программируемый логический контроллер (ПЛК);
  • Системный блок с информационно-сигнальной системой (ИСС), подключаемый к ПЛК (RS-232). ИСС служит для управления и мониторинга параметров работы аэротрубы;
  • Сенсорный монитор;
  • Монитор в полетную зону;
  • Программное обеспечение.

БЕЗОПАСНОСТЬ


Кнопки аварийного отключения в следующих местах:


  • Пульт управления;
  • Внутри или перед шлюзовой камерой;
  • Дополнительно возможна установка системы плавного снижения скорости потока для безопасного спуска при экстренном отключении электричества.

Конструкция Аэротрубы обеспечивает доступ для обслуживания следующих элементов: основных электродвигателей, вентиляторов, приточного охлаждения и их проводки, сеток безопасности, поворотных лопаток, других элементов, важных для эксплуатации изделия. Все металлические элементы конструкции аэротрубы окрашиваются.


УСТАНОВКА И ЭКСПЛУАТАЦИЯ


Назначенный срок эксплуатации аэротрубы: по состоянию (но не менее 10 лет). Гарантийный срок на изделие 3 года (с момента подписания Акта приёмки-передачи). На узлы и агрегаты гарантия производителей. Заявленный межремонтный срок эксплуатации вентиляторов 3000 ч. (с периодическими осмотрами, согласно руководства по эксплуатации). С возможностью продления ресурса. Данная модель отличается низкой стоимостью эксплуатации, отличными экологическими показателями, низкой шумностью, поскольку она выполнена по замкнутому типу, при ее использовании отсутствуют затраты на ГСМ, расходные материалы и запчасти, ремонт и обслуживание трансмиссии. Аэротруба может быть установлена практически в любом месте, где имеется возможность подключения эл. мощности около 500 кВт. Важным плюсом Ø 2.4. м. является возможность без существенных проблем разобрать, перевезти и установить ее в другом месте. Эксплуатация замкнутой аэротрубы не зависит от погоды и времени года: в тёплое время года поток охлаждается методом газообмена с окружающей средой, а в холодное поток подогревается за счёт динамического нагрева и за счёт снятия тепла с электродвигателей. Также есть возможность подключить дополнительную систему охлаждения, позволяющую поддерживать комфортную температуру внутри полётной зоны, даже в жарких странах. В месте установки, шумность сведена до минимальной величины путем нанесения шумопоглощающего покрытия на воздушные каналы, либо вся установка может быть размещена внутри сервисного (или другого) здания. Изготовитель обеспечивает сборку/шеф-монтаж и наладку установки, гарантийное обслуживание, в течение гарантийного срока, а также постгарантийную техническую поддержку в течении всего периода эксплуатации. Конструкция Аэротрубы обеспечивает доступ для обслуживания следующих элементов: основных электродвигателей, вентиляторов, створок охлаждения и их проводки, сеток безопасности, других элементов, важных для эксплуатации изделия. Все металлические элементы конструкции аэротрубы окрашиваются.
